详细说明

电动弹性座闸阀

收藏
  • 商品说明

电动弹性座闸阀

产品型号                                  Z945X

Product mode

公称通径

Nominal Diameter                         DN50~600mm

公称压力

Nominal Pressuer                         1.0~1.6Mpa

适用介质

Suitable Medium                         水、气、油品等

使用温度

Suitable Temperature                     0~80℃

电动弹性座封闸阀是利用电能驱动执行器启闭阀板完成开关。内部结构采用特种橡胶包裹整体式弹性阀芯结构，和一般闸阀相比不存在漏水或生锈等现象，克服了普遍存在的密封不良、弹性座疲劳及密封副磨损生锈等缺陷。充分利用弹性封产生微量变形的补偿作用达到良好的密封效果。可广泛用于自来水、电力、石油、化工、冶金、制药、食品、环保、能源系统等流体管线上，作为调节和截流装置使用。

阀门优点：

  1. 闸门采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封可靠。
    2.阀体重量轻安装方便。
    3.平底阀座阀座设计，不产生杂物淤积，密封更可靠。


  2. 4内腔采用无毒环氧树脂涂装，防止腐蚀和生锈。
    5.阀杆采用三道Q型环密封，磨擦阻力小，开关轻巧，不漏水

  3. 暗杆软密封闸阀适用范围：

采用标准：

设计标准：GB/T12234

连接法兰：JB/T 79、GB/T 9113 、HG/T 20592

结构长度：GB12221

试验与检验：GB/T 13927-2008

工作温度：0～80℃

性能规范

公称通径DN(mm)

DN50～600

公称压力

PN(MPa)

1.0

1.6

试验压力

强度试验

1.5

2.4

密封试验

1.1

1.76

低压气密试验

0.5～0.7

适用介质

水、蒸气、油品等

驱动形式

手轮、气动、电动



零件材料

名称

材料

阀体

灰铸铁、球墨铸铁、铸钢

闸板

球墨铸铁外覆三元乙丙或丁腈橡胶

内六角螺栓

碳化处理

密封圈

橡胶

阀盖

灰铸铁、球墨铸铁、铸钢

阀杆

不锈钢

止推轴承

锡青铜

螺栓

不锈钢

压盖

球墨铸铁、铸钢

防尘罩

丁腈橡胶

手轮（传动帽）

铸铁

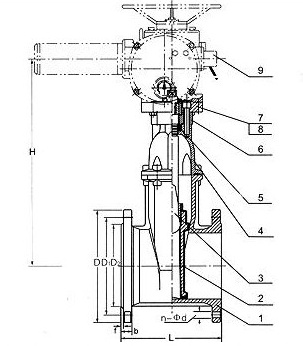

主要外形连接尺寸

DN

L

D

D1

N×Φd

PN1.0

50

178

165

125

4-18

65

190

185

145

4-18

80

203

200

160

8-18

100

229

220

180

8-18

125

254

250

210

8-18

150

267

285

240

8-22

200

229

340

295

8-22

250

330

395

350

12-22

300

356

445

400

12-22

350

381

505

460

16-22

400

406

565

515

16-26

450

432

615

565

20-26

500

457

670

620

20-26

600

508

780

725

20-30

DN

L

D

D1

N×Φd

PN1.6

50

178

160

125

4-18

65

190

180

145

4-18

80

203

195

160

8-18

100

229

215

180

8-18

125

254

245

210

8-18

150

267

280

240

8-23

200

229

335

295

12-23

250

330

405

355

12-25

300

356

460

410

12-25

350

381

520

470

16-25

400

406

580

525

16-30

450

432

640

585

20-30

500

457

705

650

20-34

600

508

840

770

20-41
