铸钢闸阀 |
产品型号 Z41H Product mode |
公称通径 Nominal Diameter DN15~600mm |
公称压力 Nominal Pressuer PN1.6~6.4Mpa |
适用介质 Suitable Medium 水、气、油品等 |
使用温度 Suitable Temperature -29℃~425℃ |
铸钢闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直。闸阀的升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，叫升降杆闸阀，亦叫明杆闸阀。闸板有两个密封面 ,最常用的模式是楔形，闸板的两个密封面形成楔形角。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。闸阀的应用范围广泛，可用于工作温度-29～425℃的冶金、煤炭、石油、化工、制药、电力、水处理等行业各种工况的管路上，切断或接通管路介质。
闸阀具有以下优点：
1、流体阻力小,密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制,不扰流、不降低压力。
4、形体简单,结构长度短，制造工艺性好。
采用标准：
设计标准：GB/T12234
连接法兰：JB/T 79、GB/T 9113 、HG/T 20592
结构长度：GB12221
试验与检验：GB/T 13927-2008
性能规范
公称通径DN(mm) | DN15~600mm |
公称压力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
试验压力 | 强度试验 | 2.4 | 3.75 | 6 | 9.6 |
密封试验 | 1.76 | 2.75 | 4.4 | 7.0 |
低压气密试验 | 0.5～0.7 |
适用介质 | 水、蒸气、油品等 |
驱动形式 | 涡轮、气动、电动 |
零件材料
阀体/阀盖 | 闸板/阀座 | 阀杆 | 螺母 | 手轮 | 填料 |
铸钢 | 优质碳钢+硬质合金或不锈钢 | 2Cr13 | 铜合金 | 铸铁或碳钢 | 石墨石棉盘根 |

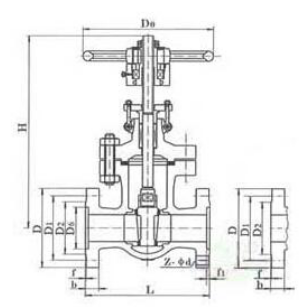

主要外形连接尺寸
PN1.6 |
DN(mm) | L | D | D1 | D2 | b | f | Z-φd | H | Do |
15 | 130 | 95 | 65 | 46 | 14 | 2 | 4 -φ 14 | 220 | 120 |
20 | 150 | 105 | 75 | 55 | 14 | 2 | 4 -φ 14 | 256 | 140 |
25 | 160 | 116 | 85 | 65 | 14 | 2 | 4 -φ 14 | 276 | 160 |
32 | 180 | 135 | 100 | 78 | 16 | 2 | 4 -φ 18 | 280 | 180 |
40 | 200 | 145 | 110 | 86 | 16 | 3 | 4 -φ 18 | 300 | 200 |
50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 358 | 240 |
65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 415 | 240 |
80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 435 | 280 |
100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 500 | 320 |
125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-φ18 | 612 | 360 |
150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | 675 | 360 |
200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | 818 | 400 |
250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | 970 | 450 |
300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-φ25 | 1140 | 560 |
350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-φ25 | 1280 | 640 |
400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-φ30 | 1450 | 640 |
450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-φ30 | 1580 | 720 |
500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-φ34 | 1675 | 720 |
600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-φ41 | 1990 | 800 |
PN2.5 |
DN(mm) | L | D | D1 | D2 | b | f | Z-φd | H | Do |
15 | 130 | 95 | 65 | 46 | 14 | 2 | 4 -φ 14 | 220 | 120 |
20 | 150 | 105 | 75 | 55 | 14 | 2 | 4 -φ 14 | 256 | 140 |
25 | 160 | 116 | 85 | 65 | 14 | 2 | 4 -φ 14 | 276 | 160 |
32 | 180 | 135 | 100 | 78 | 18 | 2 | 4 -φ 18 | 280 | 180 |
40 | 200 | 145 | 110 | 86 | 18 | 3 | 4 -φ 18 | 300 | 200 |
50 | 250 | 160 | 125 | 100 | 20 | 3 | 4--φ18 | 358 | 240 |
65 | 265 | 180 | 145 | 120 | 22 | 3 | 8-φ18 | 415 | 240 |
80 | 280 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | 435 | 280 |
100 | 300 | 230 | 190 | 160 | 24 | 3 | 8-φ23 | 500 | 320 |
125 | 325 | 270 | 220 | 188 | 28 | 3 | 8-φ25 | 612 | 360 |
150 | 350 | 300 | 250 | 218 | 30 | 3 | 8-φ25 | 675 | 360 |
200 | 400 | 360 | 310 | 278 | 34 | 3 | 12-φ25 | 818 | 400 |
250 | 450 | 425 | 370 | 332 | 36 | 3 | 12-φ30 | 970 | 50 |
300 | 500 | 485 | 430 | 390 | 40 | 4 | 16-φ30 | 1140 | 560 |
350 | 550 | 550 | 490 | 448 | 44 | 4 | 16-φ34 | 1280 | 640 |
400 | 600 | 610 | 550 | 505 | 48 | 4 | 16-φ34 | 1450 | 640 |
450 | 650 | 660 | 600 | 555 | 50 | 4 | 20-φ34 | 1580 | 720 |
500 | 700 | 730 | 660 | 610 | 52 | 4 | 20-φ41 | 1675 | 720 |
600 | 800 | 840 | 770 | 718 | 56 | 5 | 20-φ41 | 1990 | 800 |
PN4.0 |
DN(mm) | L | D | D1 | D2 | b | f | Z-φd | H | Do |
50 | 250 | 160 | 125 | 100 | 20 | 3 | 4-φ18 | 371 | 280 |
65 | 280 | 180 | 145 | 120 | 22 | 3 | 8-φ18 | 432 | 280 |
80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | 455 | 320 |
100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-φ23 | 551 | 360 |
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-φ25 | 634 | 400 |
150 | 450 | 300 | 250 | 218 | 30 | 3 | 8-φ25 | 708 | 400 |
200 | 550 | 375 | 320 | 282 | 38 | 3 | 12-φ30 | 885 | 450 |
250 | 650 | 445 | 385 | 345 | 42 | 3 | 12-φ34 | 1015 | 560 |
300 | 750 | 510 | 450 | 408 | 46 | 4 | 16-φ34 | 1160 | 640 |
350 | 850 | 570 | 510 | 465 |
| 4 | 16-φ34 | 1310 | 640 |
400 | 950 | 655 | 585 | 535 | 58 | 4 | 16-φ4l | 1490 | 720 |
PN6.4 |
DN(mm) | L | D | D1 | D2 | b | f | Z-φd | H | Do |
50 | 250 | 175 | 135 | 105 | 26 | 3 | 4-φ23 | 402 | 280 |
65 | 280 | 200 | 160 | 130 | 28 | 3 | 8-φ23 | 450 | 280 |
80 | 310 | 210 | 170 | 140 | 30 | 3 | 8-φ23 | 475 | 320 |
100 | 350 | 250 | 200 | 168 | 32 | 3 | 8-φ25 | 565 | 360 |
125 | 400 | 295 | 240 | 202 | 36 | 3 | 8-φ30 | 638 | 400 |
150 | 450 | 340 | 280 | 240 | 38 | 3 | 8-φ34 | 712 | 450 |
200 | 550 | 405 | 345 | 300 | 44 | 3 | 12-φ34 | 890 | 560 |
250 | 650 | 470 | 400 | 352 | 48 | 3 | 12-φ41 | 1030 | 640 |
300 | 750 | 530 | 460 | 412 | 54 | 4 | 16-φ41 | 1182 | 640 |
