升降式止回阀 |
产品型号 H41H Product mode |
公称通径 Nominal Diameter DN15~300mm |
公称压力 Nominal Pressuer PN1.6~6.4Mpa |
适用介质 Suitable Medium 水、气、油品等 |
使用温度 Suitable Temperature -29℃~425℃ |
升降式铸钢止回阀又叫逆止阀，是一种自动阀门，启闭件靠介质流动力量自行开启或关闭，其作用是防止管路中的介质倒流，防止泵及驱动电动机反转，以及容器介质的泄放。广泛用于冶金、煤炭、电力、石油、化工、制药、环保、水处理等行业各种工况的管路及设备上。
执行标准：
设计标准GB/T 12236
结构长度GB/T 1222 GB/T15188
连接法兰GB/T 9113 JB/T 79
检验与试验GB/T 13927 JB/T 9092
压力温度等级GB/T 12224
性能规范
公称通径DN(mm) | DN15～300 |
公称压力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
试验压力 | 强度试验 | 2.4 | 3.75 | 6 | 9.6 |
密封试验 | 1.76 | 2.75 | 4.4 | 7.0 |
低压气密试验 | 0.5～0.7 |
适用介质 |
| 水、蒸气、油品等 |
零件材料
阀体 | 阀座 | 阀板 | 阀盖 | 弹簧 | 螺栓 | 螺母 |
WCB | 25# | WCB | WCB | 60S12Mn | 35CrMoA | 45# |

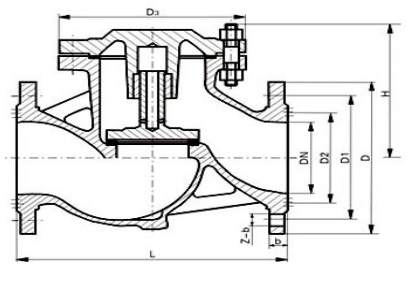

主要外形连接尺寸
DN | L | D | D1 | D2 | b | Z-d | H |
PN1.6 |
15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 77 |
20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 77 |
25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 80 |
32 | 180 | 135 | 100 | 75 | 16 | 4-18 | 85 |
40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 95 |
50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 105 |
65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 120 |
80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 130 |
100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 140 |
125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 155 |
150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 180 |
200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 215 |
250 | 730 | 405 | 355 | 320 | 30 | 12-25 | 260 |
300 | 850 | 460 | 410 | 375 | 34 | 12-25 | 315 |
PN2.5 |
15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 100 |
20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 105 |
25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 120 |
32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 130 |
40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 135 |
50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 149 |
65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 160 |
80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 169 |
100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 194 |
125 | 400 | 270 | 220 | 180 | 28 | 8-25 | 222 |
150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 255 |
200 | 600 | 360 | 310 | 278 | 34 | 12-25 | 305 |
250 | 730 | 425 | 370 | 332 | 36 | 12-30 | 355 |
300 | 850 | 485 | 430 | 390 | 40 | 16-30 | 410 |
