旋启式铸钢止回阀 |
产品型号 H44H Product mode |
公称通径 Nominal Diameter DN50~500mm |
公称压力 Nominal Pressuer PN1.6~6.4Mpa |
适用介质 Suitable Medium 水、气、油品等 |
使用温度 Suitable Temperature -29℃~425℃ |
旋启式铸钢止回阀又叫逆止阀，是一种自动阀门，启闭件靠介质流动力量自行开启或关闭，其作用是防止管路中的介质倒流，防止泵及驱动电动机反转，以及容器介质的泄放。广泛用于冶金、煤炭、电力、石油、化工、制药、环保、水处理等行业各种工况的管路及设备上。
执行标准：
设计标准GB/T 12236
结构长度GB/T 1222 GB/T15188
连接法兰GB/T 9113 JB/T 79
检验与试验GB/T 13927 JB/T 9092
压力温度等级GB/T 12224
性能规范
公称通径DN(mm) | DN50～500 |
公称压力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
试验压力 | 强度试验 | 2.4 | 3.75 | 6 | 9.6 |
密封试验 | 1.76 | 2.75 | 4.4 | 7.0 |
低压气密试验 | 0.5～0.7 |
适用介质 |
| 水、蒸气、油品等 |
零件材料
阀体 | 阀座 | 摇杆 | 阀板 | 阀盖 | 销轴 | 螺栓 | 螺母 |
WCB | 25# | WCB | WCB | WCB | 2Cr13 | 35CrMoA | 45# |

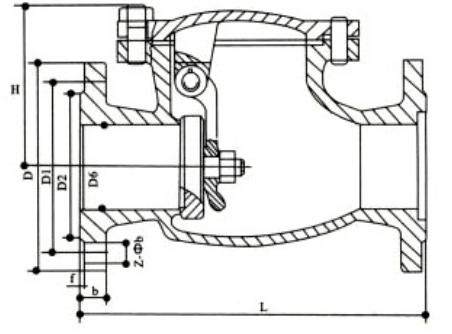

主要外形连接尺寸
DN | L | D | D1 | D2 | b | Z-Φd | H |
PN1.6 |
50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 135 |
65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 142 |
80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 165 |
100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 180 |
125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 210 |
150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 233 |
200 | 500 | 335 | 295 | 265 | 26 | 12-Φ23 | 304 |
250 | 550 | 405 | 355 | 320 | 30 | 12-Φ25 | 348 |
300 | 650 | 460 | 410 | 375 | 30 | 12-Φ25 | 390 |
350 | 750 | 520 | 470 | 435 | 34 | 16-Φ25 | 430 |
400 | 850 | 580 | 525 | 485 | 36 | 16-Φ30 | 468 |
450 | 950 | 640 | 585 | 545 | 40 | 20-Φ30 | 523 |
500 | 1025 | 705 | 650 | 608 | 44 | 20-Φ34 | 525 |
PN2.5 |
50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 160 |
65 | 290 | 180 | 145 | 120 | 22 | 8-Φ18 | 175 |
80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 185 |
100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 220 |
125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 248 |
150 | 480 | 300 | 250 | 218 | 30 | 8-Φ25 | 276 |
200 | 550 | 360 | 310 | 278 | 34 | 12-Φ25 | 350 |
250 | 650 | 425 | 370 | 332 | 36 | 12-Φ30 | 410 |
300 | 750 | 485 | 430 | 390 | 40 | 16-Φ30 | 430 |
350 | 850 | 550 | 490 | 448 | 44 | 16-Φ34 | 518 |
400 | 950 | 610 | 550 | 505 | 48 | 16-Φ34 | 560 |
450 | 1025 | 660 | 600 | 555 | 50 | 20-Φ34 | 582 |
500 | 1150 | 730 | 660 | 610 | 52 | 20-Φ41 | 618 |
PN4.0 |
50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 169 |
65 | 290 | 180 | 145 | 120 | 22 | 8-Φ18 | 173 |
80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 185 |
100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 220 |
125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 248 |
150 | 480 | 300 | 250 | 218 | 30 | 8-Φ25 | 270 |
200 | 550 | 375 | 320 | 282 | 38 | 12-Φ30 | 342 |
250 | 650 | 445 | 385 | 345 | 42 | 12-Φ34 | 401 |
300 | 750 | 510 | 450 | 408 | 46 | 16-Φ34 | 423 |
350 | 850 | 570 | 510 | 465 | 52 | 16-Φ34 | 455 |
400 | 950 | 655 | 585 | 535 | 58 | 16-Φ41 | 510 |
PN6.4 |
50 | 300 | 175 | 135 | 105 | 26 | 4-Φ23 | 177 |
65 | 340 | 200 | 160 | 130 | 28 | 8-Φ23 | 197 |
80 | 380 | 210 | 170 | 140 | 30 | 8-Φ23 | 212 |
100 | 430 | 250 | 200 | 168 | 32 | 8-Φ25 | 248 |
125 | 500 | 295 | 240 | 202 | 36 | 8-Φ30 | 296 |
150 | 550 | 340 | 280 | 240 | 38 | 8-Φ34 | 330 |
200 | 650 | 405 | 345 | 300 | 44 | 12-Φ34 | 385 |
250 | 775 | 470 | 400 | 352 | 48 | 12-Φ41 | 445 |
300 | 900 | 530 | 460 | 412 | 54 | 16-Φ41 | 474 |
350 | 1025 | 595 | 525 | 475 | 60 | 16-Φ41 | 514 |
400 | 1150 | 670 | 585 | 525 | 66 | 16-Φ48 | 616 |
