WD71XH -10、WD341XH-10、WD971XH-10、WD671XH-10、WD941XH-10、WD641XH-10系列脱硫蝶阀是我公司研制的脱硫蝶阀之一。是专为FGD石灰石膏法脱硫工艺设计的。此阀门从构造讲具有结构简单、体积小、重量轻、扭矩小的特点；从阀门物理性能讲具有耐腐蚀、耐冲刷、耐磨损等特点。

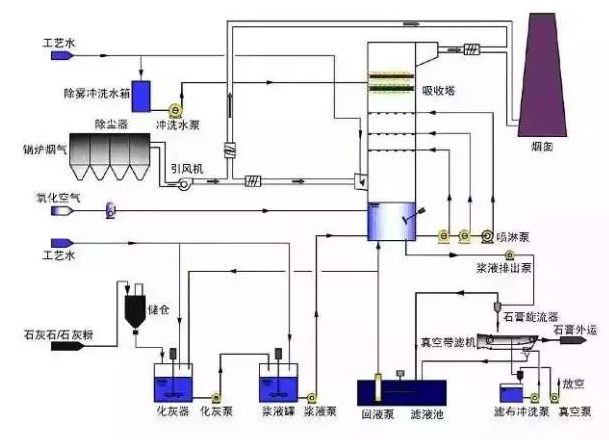

石灰石石膏法脱硫工艺流程图

脱硫石膏浆液特性一磨损性：

脱硫浆液的磨损性是指浆液中固体颗粒(特别是硅酸盐类)对被磨损材料的撞击及破坏。湿法烟气脱硫浆液介质主要由石灰石(CaCO3)颗粒(含有少量SiO2)、石膏(CaSO4•2H2O)颗粒和水组成，浆液的含固量一般为4.0%~50%。石灰石浆液颗粒直径取决于石灰石粉的目数，按照低标准250目的要求衡量，则石灰石浆液颗粒的直径一般小于60μm，而石膏颗粒粒径也大多小于100μm。在较高的流速(3m/s以上)时，这些颗粒会对阀座及及阀板产生严重的磨损或冲蚀。
脱硫浆液特性二腐蚀性：
因脱硫浆液及废水具有弱酸性，并且还夹杂着部分氯离子和氟离子，这些物质会与碳钢发生化学反应而腐蚀，直至烂穿，影响脱硫装置的使用寿命。主要反应式为：4Fe+SO42-+4H2O=FeS+3Fe(OH)2+2OH-。另外，Cl-比氧更容易吸附在金属表面，并把氧排挤掉，从而使金属的钝化状态遭到局部破坏而发生孔蚀，所以阀座密封面采用EPDM或丁基橡胶，阀板采用双相不锈钢以避免浆液对碳钢金属的腐蚀，形式有：点蚀、缝隙腐蚀、应力腐蚀、疲劳腐蚀、电化腐蚀等等。

综合以上脱硫浆液的特性，我公司零部件材料配置如下，从而有效的解决了脱硫浆液对设备腐蚀、磨损的难题。

脱硫蝶阀

产品型号 D71X、D371X、D41X、D341X

Product mode

公称通径

Nominal Diameter DN50~1200mm

公称压力

Nominal Pressuer PN0.6~1.6Mpa

适用介质

Suitable Medium 水、气、油品等

使用温度

Suitable Temperature ≤120℃

零部件材料

名称	材质
阀体	铸铁、球墨铸铁、铸钢
阀板	2205、2507、1.4469、1.4529
阀座	EPDM、PTFE
阀杆	416、2Cr13、304

性能规范

公称通径DN(mm)		DN50～1200
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	低压气密试验	0.5～0.7
适用介质	空气、水、污水、蒸气、煤气、泥浆、油品等
驱动形式	手柄、涡轮、气动、电动

主要外形连接尺寸

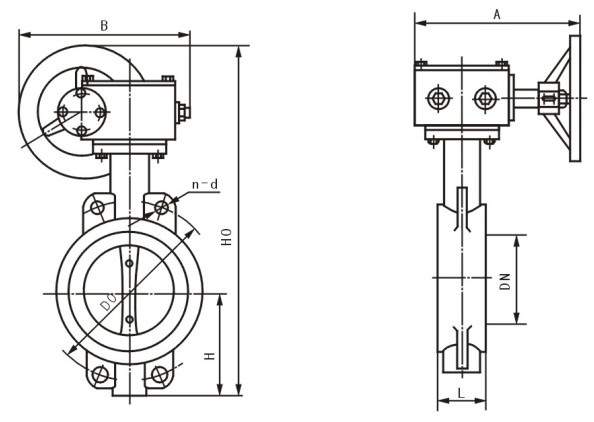

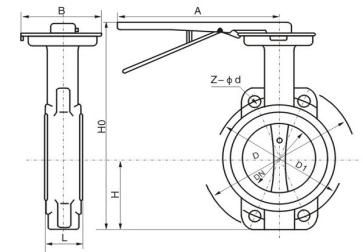

D71X

压力	DN	L	H	HO	D1
PN0.6	50	43	80	241	110
	65	46	89	264	130
	80	46	95	276	150
	100	52	114	314	170
	125	56	127	340	200
	150	56	139	365	225
	200	60	175	435	280
压力	DN	L	H	HO	D1
PN1.0	50	43	80	241	125
	65	46	89	264	145
	80	46	95	276	160
	100	52	114	314	180
	125	56	127	340	210
	150	56	139	365	240
	200	60	175	435	295
压力	DN	L	H	HO	D1
PN1.6	50	43	80	241	125
	65	46	89	264	145
	80	46	95	276	160
	100	52	114	314	180
	125	56	127	340	210
	150	56	139	365	240
	200	60	175	435	295


D371X

DN	L	H	HO	A	B	D1
PN0.6
50	43	80	306	183	205	110
65	46	89	321	183	205	130
80	46	95	346	183	205	150
100	52	114	387	183	205	170
125	56	127	411	183	205	200
150	56	139	447	272	283	225
200	60	175	572	272	283	280
250	68	206	646	272	283	335
300	78	230	738	381	422	395
350	78	248	761	382	422	445
400	102	289	877	451	472	495
450	114	320	938	482	492	550
500	127	341	993	482	492	600
600	154	415	1135	482	492	705
700	165	480	1478	639	662	810
800	190	526	1535	639	662	920
900	203	584	1656	755	865	1020
1000	216	642	1770	852	905	1120
1200	254	758	1998	852	905	1340
DN	L	H	HO	A	B	D0
PN1.0
50	43	80	306	183	205	125
65	46	89	321	183	205	145
80	46	95	346	183	205	160
100	52	114	387	183	205	180
125	56	127	411	183	205	210
150	56	139	447	272	283	240
200	60	175	572	272	283	295
250	68	206	646	272	283	350
300	78	230	738	381	422	400
350	78	248	761	382	422	460
400	102	289	877	451	472	515
450	114	320	938	482	492	565
500	127	341	993	482	492	620
600	154	415	1135	482	492	725
700	165	480	1478	639	662	840
800	190	526	1535	639	662	950
900	203	584	1656	755	865	1050
1000	216	642	1770	852	905	1160
1200	254	758	1998	852	905	1380
DN	L	H	HO	A	B	D0
PN1.6
50	43	80	306	183	205	125
65	46	89	321	183	205	145
80	46	95	346	183	205	160
100	52	114	387	183	205	180
125	56	127	411	183	205	210
150	56	139	447	272	283	240
200	60	175	572	272	283	295
250	68	206	646	272	283	355
300	78	230	738	381	422	410
350	78	248	761	382	422	470
400	102	289	877	451	472	525
450	114	320	938	482	492	585
500	127	341	993	482	492	650
600	154	415	1135	482	492	770
700	165	480	1478	639	662	840
800	190	526	1535	639	662	950
900	203	584	1656	755	865	1050
1000	216	642	1770	852	905	1170
1200	254	758	1998	852	905	1390

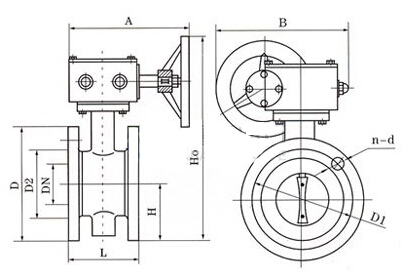

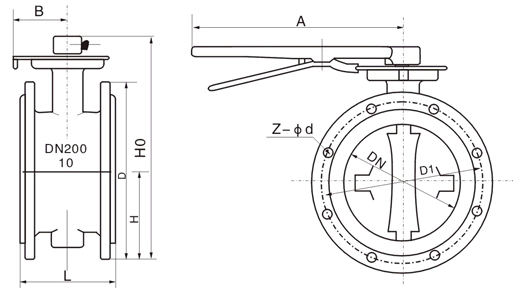

D41X

DN	L	H	0.6MPa			1.0MPa			1.6MPa
DN	L	H	D	D1	n-d	D	D1	n-d	D	D1	n-d
50	108	82.5	140	110	4-14	165	125	4-18	165	125	4-18
65	112	92.5	160	130	4-14	185	145	4-18	185	145	4-18
80	114	100	190	150	4-18	200	160	8-18	200	160	8-18
100	127	110	210	170	4-18	220	180	8-18	220	180	8-18
125	140	125	240	200	8-18	250	210	8-18	250	210	8-18
150	140	142.5	265	225	8-18	285	240	8-22	285	240	8-22
200	152	170	320	280	8-18	340	295	8-22	340	295	12-22


D341X

DN	L	H	0.6MPa			1.0MPa			1.6MPa
DN	L	H	D	D1	n-d	D	D1	n-d	D	D1	n-d
50	108	82.5	140	110	4-14	165	125	4-18	165	125	4-18
65	112	92.5	160	130	4-14	185	145	4-18	185	145	4-18
80	114	100	190	150	4-18	200	160	8-18	200	160	8-18
100	127	110	210	170	4-18	220	180	8-18	220	180	8-18
125	140	125	240	200	8-18	250	210	8-18	250	210	8-18
150	140	142.5	265	225	8-18	285	240	8-22	285	240	8-22
200	152	170	320	280	8-18	340	295	8-22	340	295	12-22
250	165	197.5	375	335	12-18	395	350	12-22	405	355	12-26
300	178	222.5	440	395	12-22	445	400	12-22	460	410	12-26
350	190	252.5	490	445	12-22	505	460	16-22	520	470	16-26
400	216	282.5	540	495	16-22	565	515	16-26	580	525	16-30
450	222	307.5	595	550	16-22	615	565	20-26	640	585	20-30
500	229	335	645	600	20-22	670	620	20-26	715	650	20-33
600	267	390	755	705	20-26	780	725	20-30	840	770	20-36
700	292	447.5	760	810	24-26	895	840	24-30	910	840	24-36
800	318	507.5	975	920	24-30	1015	950	24-33	1025	950	24-39
900	330	557.5	1075	1020	24-30	1115	1050	28-33	1125	1050	28-39
1000	410	615	1175	1120	28-30	1230	1160	28-36	1255	1170	28-42
1200	470	727.5	1405	1340	32-33	1455	1380	32-39	1485	1390	32-48
1200	470	727.5	1405	1340	32-33	1455	1380	32-39	1485	1390	32-48
